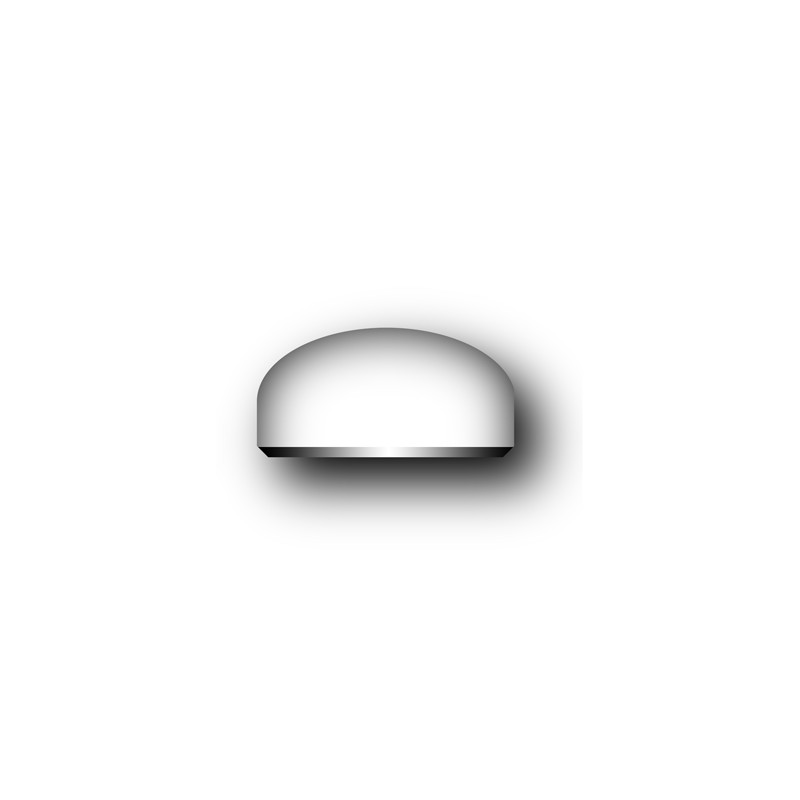

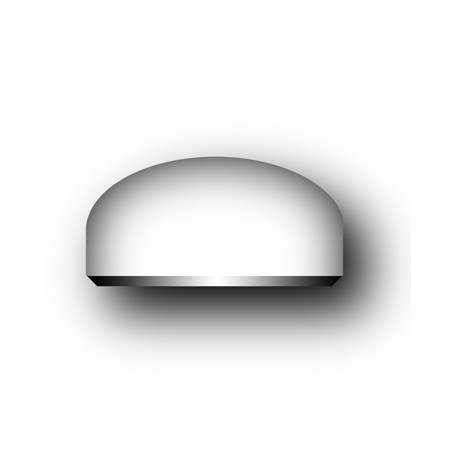

Klöpperböden DIN28011/ Ø 114,3x4,0 HII/P265GH DIN2470/1 mit Zeugnis lieferbar

16488

Klöpperböden DIN28011 114,3x4,0 HII/P265GH DIN2470/1 mit Zeugnis lieferbar

Mehr Infos

19,06 €

Preise zuzüglich 19% MwSt. und Versand.
Verkauf nur an Gewerbetreibende.

Technische Daten

Material HII / P265GH
Norm/Standard DIN 28011
Nennweite DN 100
Durchmesser 114,3

Mehr Infos

Klöpperböden DIN28011 114,3x4,0 HII/P265GH DIN2470/1 mit Zeugnis lieferbar

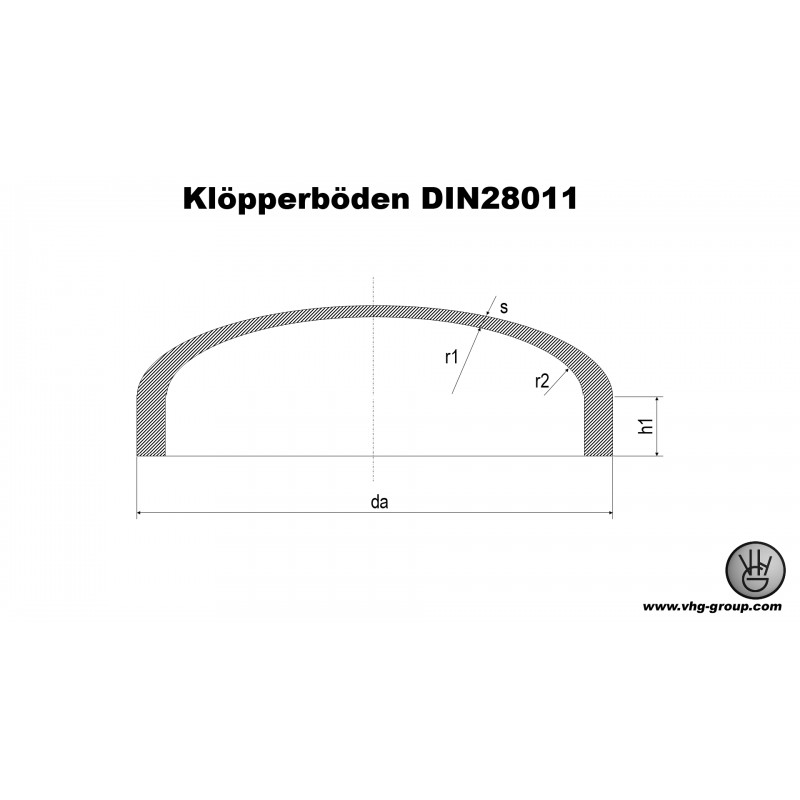

Klöpperböden DIN28011 Masstabelle
DN da r1 r2 s h1 kg
20 26,9 26,9 2,7 3,0 11,0 0,06
30,0 30,0 3,0 3,0 11,0 0,06
25 31,8 31,8 3,2 3,0 11,0 0,07
33,7 33,7 3,4 3,0 11,0 0,07
32 38,0 38,0 3,8 3,0 11,0 0,08
42,4 42,4 4,2 3,0 11,0 0,08
44,5 44,5 4,5 3,0 11,0 0,1
40 48,3 48,3 4,8 3,0 11,0 0,11
51,0 51,0 5,1 3,0 11,0 0,13
57,0 57,0 5,7 3,0 11,0 0,15
50 60,3 60,3 6,0 3,0 11,0 0,17
63,5 63,5 6,4 3,0 11,0 0,17
65 70,0 70,0 7,0 3,0 11,0 0,21
76,1 76,1 7,6 3,0 11,0 0,25
80 82,5 82,5 8,3 3,0 11,0 0,29
88,9 88,9 8,9 3,0 20,0 0,32
101,6 101,6 10,0 4,0 20,0 0,51
100 108,0 108,0 11,0 4,0 20,0 0,61
114,3 114,3 11,0 4,0 20,0 0,66
127,0 127,0 13,0 4,0 20,0 0,78
125 133,0 133,0 13,0 4,0 20,0 0,84
139,7 139,7 14,0 4,0 20,0 0,96
152.4 152.4 15.0 4.0 20.0 1.32
150 159.0 159.0 16.0 5.0 20.0 1.40
168.3 168.3 17.0 5.0 20.0 1.70
175 177.8 177.8 18.0 5.0 20.0 1.80
193.7 193.7 20.0 5.0 20.0 2.10
200 219.1 219.1 22.0 6.0 25.0 3.30
250 244.5 244.5 25.0 6.0 25.0 4.00
273.0 273.0 28.0 6.0 25.0 4.80
300 323.9 323.9 32.0 7.0 25.0 7.60
350 355.6 355.6 36.0 8.0 30.0 11.00
400 406.4 406.4 41.0 8.0 30.0 14.10
450 457.2 457.2 46.0 8.0 30.0 17.40
500 508.0 508.0 51.0 10.0 35.0 26.30
559.0 559.0 56.0 10.0 35.0 31.40
600 610.0 610.0 61.0 10.0 35.0 36.90
660.0 660.0 66.0 10.0 35.0 42.80
700 711.0 711.0 71.0 8.0 35.0 39.50
762.0 762.0 76.2 10.0 35.0 56.00
800 813.0 813.0 81.0 10.0 35.0 64.00
