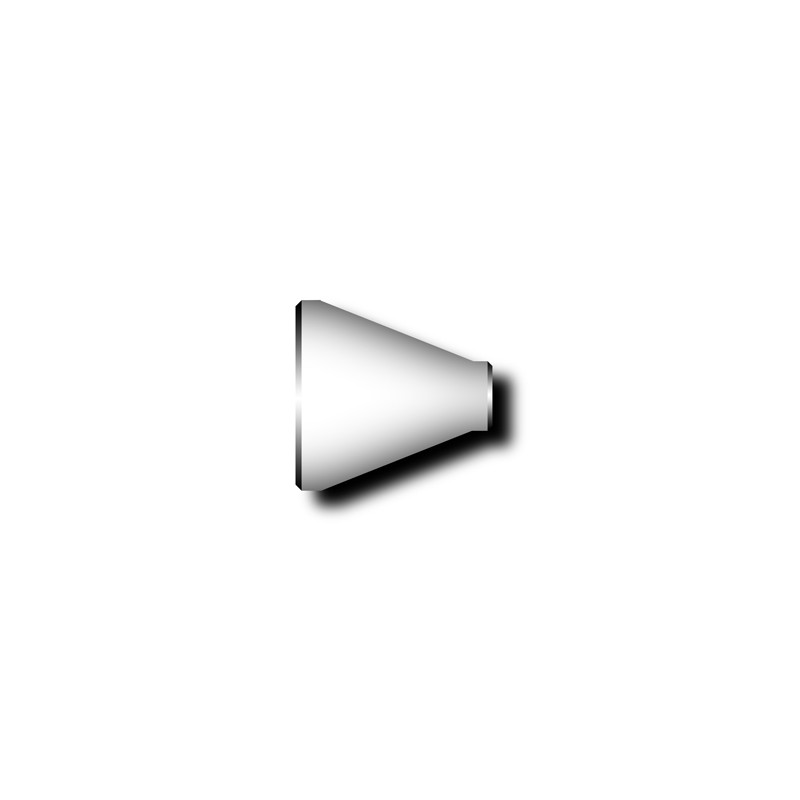

Technische Daten

Material	P235GHTC1
Norm/Standard	EN 10253-2
Durchmesser 1	42,4
Durchmesser 2	26,9
Wandstärke 1 (s1)	2,6
Wandstärke 2 (s2)	2,3

Mehr Infos

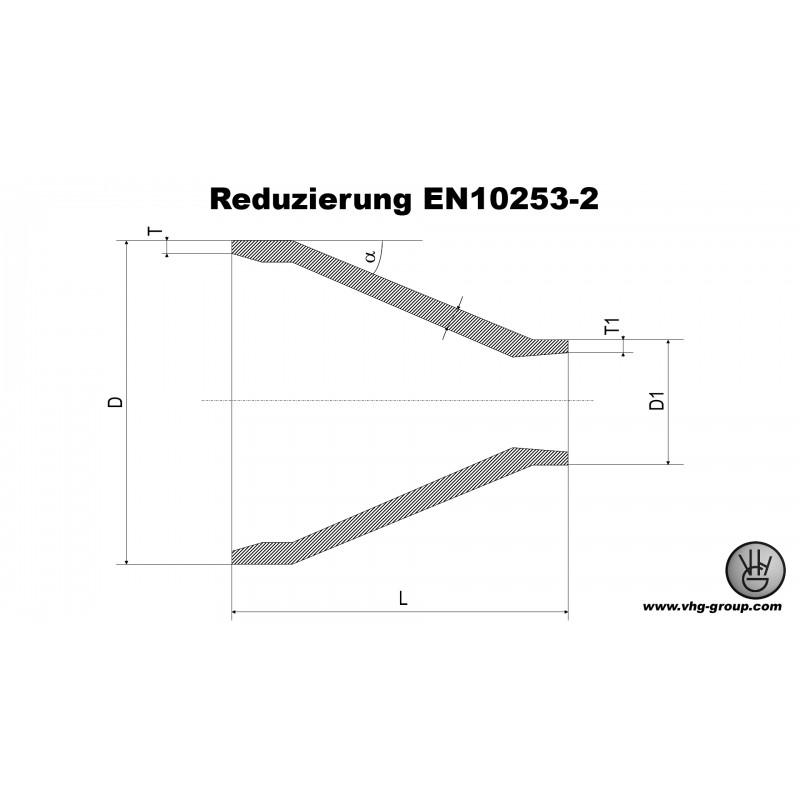

Reduzierungen konzentrisch Typ B EN 10253-2 Maßtabelle
DN	D	T	DN1	D1	T1	Qmax	L
20	26,9	2,3	15	21,3	2	8	38
25	33,7	2,6	20	26,9	2,3	7	51
		2,6	15	21,3	2	12	51
32	42,4	2,6	25	33,7	2,6	9	51
		2,6	20	26,9	2,3	15	51
		2,6	15	21,3	2	19	51
40	48,3	2,6	32	42,4	2,6	6	64
		2,6	25	33,7	2,6	10	64
		2,6	20	26,9	2,3	16	64
50	60,3	2,9	40	48,3	2,6	7	76
		2,9	32	42,4	2,6	11	76
		2,9	25	33,7	2,6	16	76
		2,9	20	26,9	2,3	21	76
65	76,1	2,9	50	60,3	2,9	9	89
		2,9	40	48,3	2,6	15	89
		2,9	32	42,4	2,6	18	89
		2,9	25	33,7	2,6	23	89
80	88,9	3,2	65	76,1	2,9	7	89
		3,2	50	60,3	2,9	16	89
		3,2	40	48,3	2,6	22	89
		3,2	32	42,4	2,6	26	89
100	114,3	3,6	80	88,9	3,2	13	102
		3,6	65	76,1	2,9	18	102
		3,6	50	60,3	2,9	26	102
		3,6	40	48,3	2,6	31	102
125	139,7	4	100	114,3	3,6	10	127
		4	80	88,9	3,2	20	127
		4	65	76,1	2,9	25	127
		4	50	60,3	2,9	30	127
150	168,3	4,5	125	139,7	4	9	140
		4,5	100	114,3	3,6	19	140
		4,5	80	88,9	3,2	27	140
		4,5	65	76,1	2,9	31	140
200	219,1	6,3	150	168,3	4,5	18	152
		6,3	125	139,7	4	27	152
		6,3	100	114,3	3,6	33	152
		6,3	80	88,9	3,2	39	152
250	273	6,3	200	219,1	6,3	16	178
		6,3	150	168,3	4,5	30	178
		6,3	125	139,7	4	36	178
		6,3	100	114,3	3,6	40	178
300	323,9	7,1	250	273	6,3	12	203
		7,1	200	219,1	6,3	24	203
		7,1	150	168,3	4,5	35	203
		7,1	125	139,7	4	40	203
