Technische Daten

Material	St35.8I
Norm/Standard	EN 10253 / DIN 2605
Durchmesser	76,1
Wandstärke 1 (s1)	2,9
Bauart	BA3

Mehr Infos

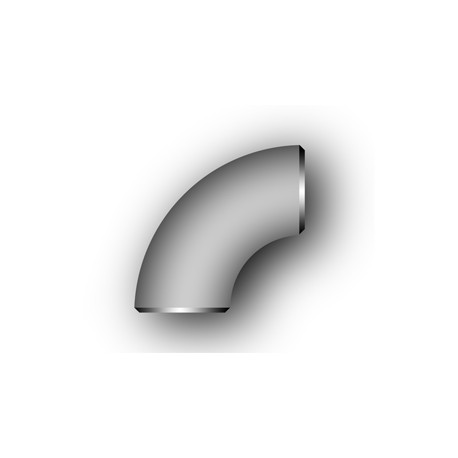

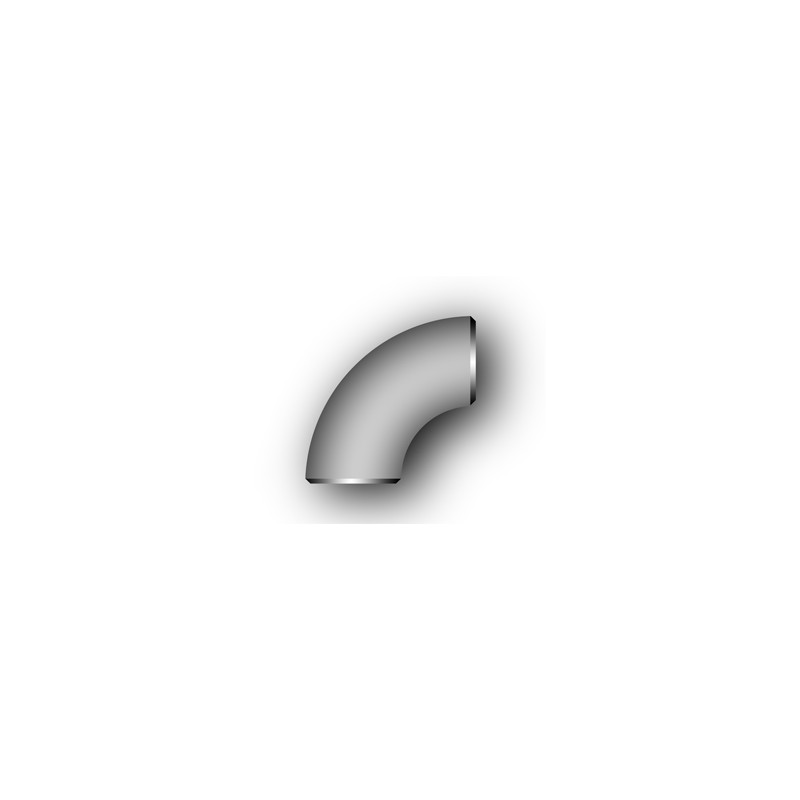

nahtloser Rohrbogen DIN2605/1 Ø 76,1x2,9 Bauart 3 45° St35.8I

mit APZ 3.1 erhältlich, jedoch ohne PED-Richtlinie Vermerk

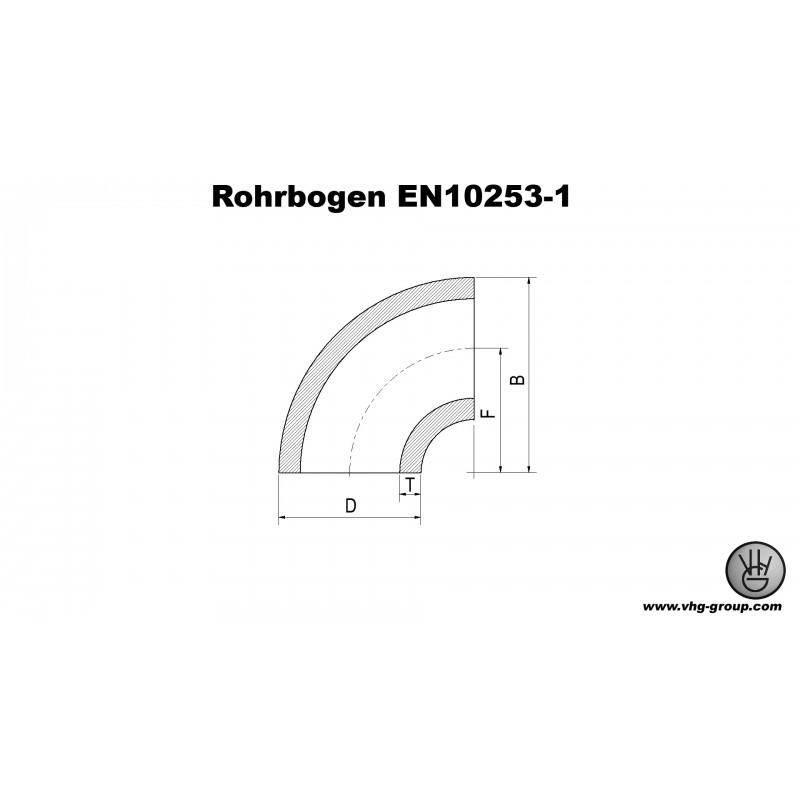

Rohrbogen EN 10253-1, Bauart 3, 90° Masstabelle
DN	D	T	F	B
15	21,3	2,0	29	38
20	26,9	2,3	29	43
25	33,7	2,6	38	56
32	42,4	2,6	48	70
40	48,3	2,6	57	83
50	60,3	2,9	76	106
65	76,1	2,9	95	132
80	88,9	3,2	114	159
100	114,3	3,6	152	210
125	139,7	4,0	190	262
150	168,3	4,5	229	313
200	219,1	6,3	305	414
250	273,0	6,3	381	518
300	323,9	7,1	457	619
