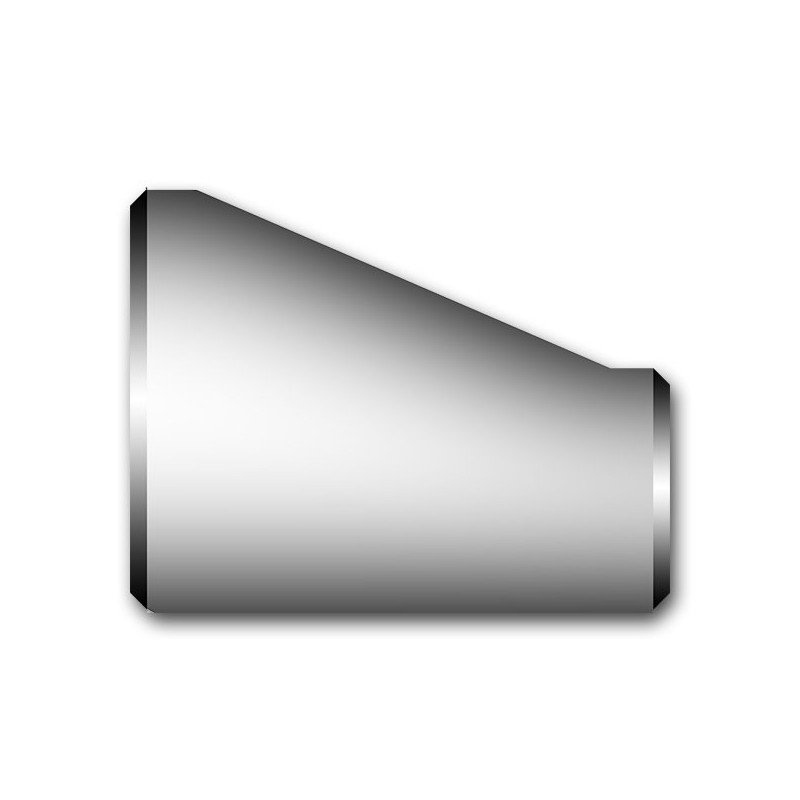

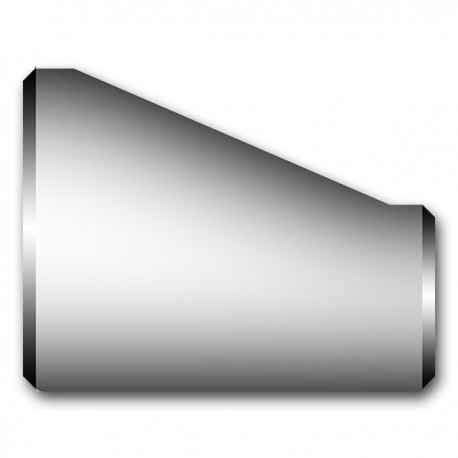

Technische Daten

Material	P235GHTC1
Norm/Standard	EN 10253-2
Durchmesser 1	42,4
Durchmesser 2	26,9
Wandstärke 1 (s1)	2,6
Wandstärke 2 (s2)	2,3

Mehr Infos



Reduzierungen exzentrisch Typ A EN 10253-2 Maßtabelle
DN	D	T	DN1	D1	T1	Qmax	L
20	26,9	2,3	15	21,3	2	15	38
25	33,7	2,6	20	26,9	2,3	13	51
		2,6	15	21,3	2	24	51
32	42,4	2,6	25	33,7	2,6	16	51
		2,6	20	26,9	2,3	30	51
		2,6	15	21,3	2	42	51
40	48,3	2,6	32	42,4	2,6	8	64
		2,6	25	33,7	2,6	19	64
		2,6	20	26,9	2,3	28	64
50	60,3	2,9	40	48,3	2,6	13	76
		2,9	32	42,4	2,6	20	76
		2,9	25	33,7	2,6	29	76
		2,9	20	26,9	2,3	36	76
65	76,1	2,9	50	60,3	2,9	15	89
		2,9	40	48,3	2,6	27	89
		2,9	32	42,4	2,6	34	89
		2,9	25	33,7	2,6	42	89
80	88,9	3,2	65	76,1	2,9	13	89
		3,2	50	60,3	2,9	30	89
		3,2	40	48,3	2,6	44	89
		3,2	32	42,4	2,6	50	89
100	114,3	3,6	80	88,9	3,2	24	102
		3,6	65	76,1	2,9	37	102
		3,6	50	60,3	2,9	51	102
		3,6	40	48,3	2,6	60	102
125	139,7	4	100	114,3	3,6	18	127
		4	80	88,9	3,2	35	127
		4	65	76,1	2,9	43	127
		4	50	60,3	2,9	51	127
150	168,3	4,5	125	139,7	4	18	140
		4,5	100	114,3	3,6	34	140
		4,5	80	88,9	3,2	48	140
		4,5	65	76,1	2,9	52	140
200	219,1	6,3	150	168,3	4,5	31	152
		6,3	125	139,7	4	45	152
		6,3	100	114,3	3,6	55	152
		6,3	80	88,9	3,2	60	152
250	273	6,3	200	219,1	6,3	28	178
		6,3	150	168,3	4,5	48	178
		6,3	125	139,7	4	55	178
		6,3	100	114,3	3,6	60	178
300	323,9	7,1	250	273	6,3	23	203
		7,1	200	219,1	6,3	44	203
		7,1	150	168,3	4,5	55	203
		7,1	125	139,7	4	60	203
