Vorschweißflansche

Angesehene Artikel

> Flansche & Zubehör>Vorschweißflansche>Vorschweißflansche PN16>Vorschweissflansch EN1092-1 Typ 11 PN16 DIN2633 Ø168,3 P250GH/C22.8
Vorschweißflansch EN1092-1 Typ 11 PN16 DIN2633 168,3 S235JRG2/RST37-2 Vergrößern
Zurück Weiter

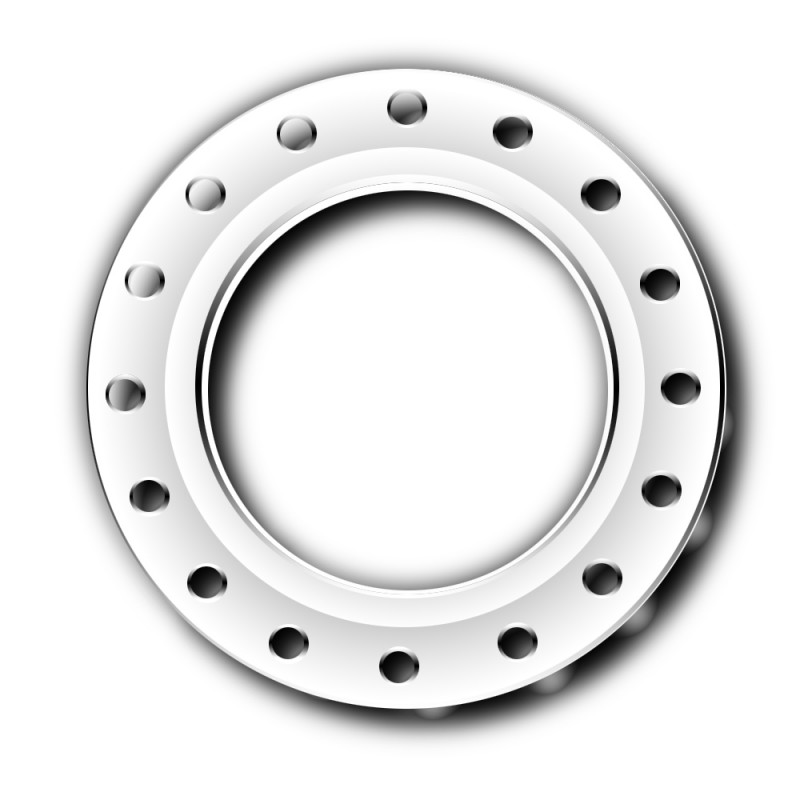

Vorschweissflansch EN1092-1 Typ 11 PN16 DIN2633 Ø168,3 P250GH/C22.8

17432

Vorschweissflansch nach EN1092-1 Typ 11 PN16 bzw. DIN2633 mit 8-Loch

Abmessung: DN 150/168,3

Material:      P250GH/C22.8

Druckstufe: PN16

Mehr Infos

Nicht mehr lieferbar

39,45 €

Preise zuzüglich 19% MwSt. und Versand.
Verkauf nur an Gewerbetreibende.

Technische Daten

Material C22.8 / P250GH
Druckstufe PN 16
Norm/Standard EN 1092-1 Typ 11 / DIN 2633
Nennweite DN 150
Durchmesser 168,3

Mehr Infos

Vorschweissflansch nach EN1092-1 Typ 11 PN16 bzw. DIN2633

Abmessung: DN 150/168,3

Material: P250GH/C22.8

Normverweise

  • DIN 2500 „Flansche“ Allgemeine Angaben
  • DIN 2501 „Flansche“ (Anschlußmaße)
  • DIN 2519 „Stahlflansche“ (Technische Lieferbedingungen)
  • DIN 2526 „Flansche“ (Formen der Dichtflächen)
  • EN 1092-1 „Flansche“

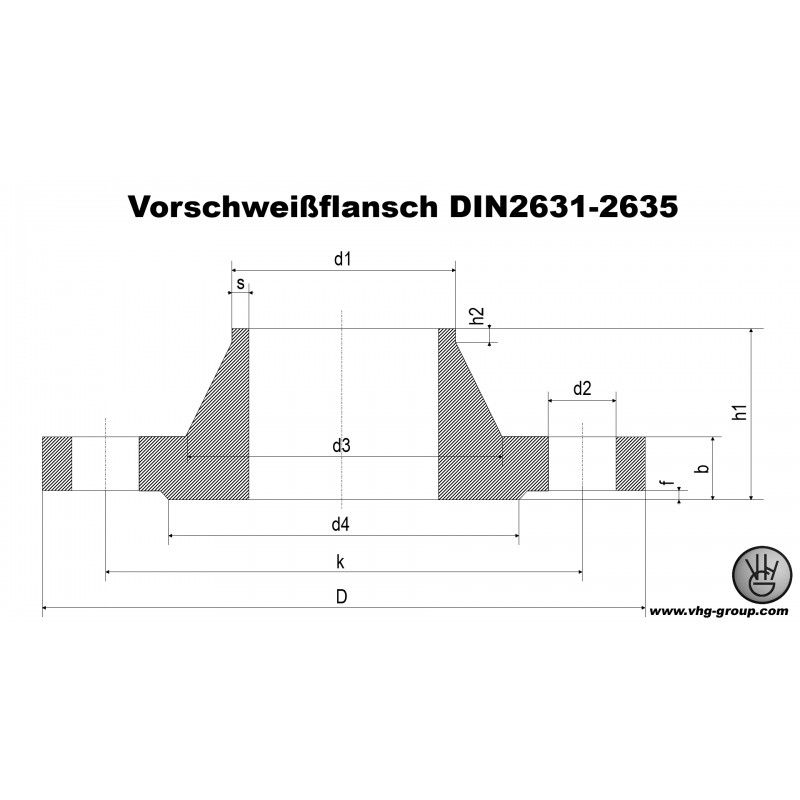

Maßtabelle Vorschweißflansche DIN2633, PN16





Maßtabelle Vorschweißflansch EN1092-1 Typ 11, PN16




Kunden, die dieses Produkt gekauft haben, kauften auch ...

Download

DIN2633 Vorschweißflansch

Maßtabelle für Vorschweißflansch DIN 2633, PN16

Download (12.69k)

EN1092 typ11 PN16

EN1092 typ11 PN16

Download (13.19k)
